عیب‌ یابی مانیتورهای صنعتی زیمنس

پنل‌های رابط انسان و ماشین (HMI) از اجزای حیاتی سیستم‌های کنترل صنعتی مدرن هستند. خرابی یک پنل می‌تواند عملیات را متوقف کند؛ بنابراین عیب‌یابی سریع و مؤثر اهمیت زیادی دارد. این راهنما مراحل کاربردی تشخیص و رفع مشکلات رایج HMI را ارائه می‌کند و پنل‌های زیمنس را به‌عنوان نمونه در نظر می‌گیرد. اپراتورها و تکنسین‌ها با مطالعه آن یاد می‌گیرند مشکلات را شناسایی کنند، درباره تعمیر یا تعویض تصمیم بگیرند و از خرابی‌های آینده پیشگیری کنند. هدف، کاهش زمان توقف و حفظ بهره‌وری بالا است.

نقش پنل HMI در اتوماسیون

رابط انسان و ماشین یا hmi زیمنس، داشبورد یا صفحه‌نمایشی است که فرد را به یک ماشین یا یک سامانهٔ کامل متصل می‌کند. این رابط صرفاً یک نمایشگر ساده نیست، بلکه ابزاری تعاملی است. اپراتورها از پنل HMI برای پایش داده‌های مهم عملیاتی، مانند دما، فشار و وضعیت موتور، استفاده می‌کنند. HMI این اطلاعات را به‌صورت بصری و از طریق نمودارها، گراف‌ها و دیاگرام‌ها نمایش می‌دهد. این کار، درک جریان پیچیده داده‌های تولیدشده توسط ماشین‌آلات را ساده‌تر می‌کند.

مهم‌ترین مزیت HMI، توانایی آن در تبدیل داده‌های خام ماشین به اطلاعات قابل‌استفاده برای انسان است. یک کنترل‌کنندهٔ منطقی برنامه‌پذیر (PLC) ممکن است در هر ثانیه هزاران داده تولید کند. HMI مهم‌ترین اطلاعات را سازمان‌دهی و به‌صورت بصری نمایش می‌دهد؛ در نتیجه اپراتور می‌تواند به‌سرعت مشکل را تشخیص دهد و تصمیمی آگاهانه بگیرد. این دستگاه‌ها جایگزین تابلوهای کنترلی قدیمی شده‌اند که از تعداد زیادی شستی سیم‌کشی‌شده و چراغ نشانگر تشکیل می‌شدند. HMI همهٔ این قابلیت‌ها را در یک صفحه‌نمایش واحد و انعطاف‌پذیر متمرکز می‌کند.

آشنایی با صفحه‌نمایش‌های لمسی HMI

بیشتر پنل‌های HMI مدرن برای تعامل با اپراتور از صفحه‌نمایش لمسی استفاده می‌کنند. صفحه‌های لمسی در مقایسه با شستی‌های فیزیکیِ ثابت انعطاف‌پذیری بیشتری دارند، زیرا عملکرد آن‌ها در نرم‌افزار تعریف می‌شود. دو فناوری اصلیِ صفحه‌لمسی در HMIهای صنعتی عبارت‌اند از مقاومتی و خازنی. صفحه‌های لمسی مقاومتی با تشخیص فشار فیزیکی واردشده به سطح نمایشگر کار می‌کنند. در مقابل، صفحه‌های لمسی خازنی ویژگی‌های الکتریکی انگشت انسان را تشخیص می‌دهند تا ورودی را ثبت کنند.

باید توجه داشت که صفحهٔ لمسی تنها یکی از اجزای سخت‌افزاریِ کل واحد HMI است. پنل HMI سامانه‌ای کامل است که پردازنده، حافظه و نرم‌افزار تخصصی را نیز در بر می‌گیرد. در محیط‌های صنعتی، گاهی اصطلاح «صفحه‌لمسی» را برای اشاره به کل پنل HMI به کار می‌برند. اگرچه این کاربرد رایج است، از نظر فنی دقیق نیست؛ زیرا صفحه‌لمسی فقط بخش ورودیِ دستگاه بزرگ‌ترِ رابط کاربری است.

رایج‌ترین مشکلات HMIهای زیمنس و علت آن‌ها

حتی تجهیزات قابل‌اعتمادی مانند نمایشگر صنعتی زیمنس هم ممکن است دچار خرابی شوند. آشنایی با نشانه‌های رایج، نخستین گام برای یافتن سریع راه‌حل است. این مشکلات معمولاً در سه گروه قرار می‌گیرند: مشکلات صفحه‌نمایش، خطاهای ارتباطی و اختلال‌های نرم‌افزاری.

صفحه‌لمسی بی‌پاسخ یا نادقیق

یکی از مشکلات رایج و آزاردهنده، درست کار نکردن صفحه‌لمسی است. نشانه‌ها مشخص‌اند: صفحه روشن می‌شود، اما یا هیچ لمسی را ثبت نمی‌کند یا لمس را در موقعیتی نادرست تشخیص می‌دهد. برای مثال، اپراتور دکمه‌ای را در یک سمت صفحه لمس می‌کند، اما سامانه طوری پاسخ می‌دهد که انگار دکمه‌ای در سمت دیگر لمس شده است.

عوامل مختلفی ممکن است باعث این رفتار شوند. یک فرایند عیب‌یابی مرحله‌به‌مرحله معمولاً علت اصلی را مشخص می‌کند:

• اتصالات شل: درون پنل HMI، کابل‌های نواری تخت، دیجیتایزر صفحه‌لمسی را به برد اصلی متصل می‌کنند. لرزش مداوم ماشین‌آلات ممکن است به‌مرور زمان این اتصالات را شل کند و جریان داده را مختل سازد.
• خطای کالیبراسیون: ممکن است نگاشت نرم‌افزاریِ مختصات لمس به محل‌های متناظر روی نمایشگر دچار اختلال شود. این اتفاق اغلب پس از قطع ناگهانی برق، راه‌اندازی مجدد سیستم یا به‌روزرسانی میان‌افزار رخ می‌دهد. در چنین شرایطی، نخستین اقدام این است که کالیبراسیون را از طریق تنظیمات پنل کنترل داخلی HMI دوباره انجام دهید.
• خرابی دیجیتایزر: دیجیتایزر قطعه‌ای فیزیکی است که لمس را تشخیص می‌دهد. استفادهٔ سنگین می‌تواند باعث فرسودگی آن شود؛ همچنین ضربه یا نفوذ رطوبت ممکن است به آن آسیب بزند. اگر بخش‌هایی از صفحه به‌درستی پاسخ می‌دهند اما بخش‌های دیگر نه، احتمال خرابی دیجیتایزر وجود دارد.
• تداخل الکتریکی: HMIها در محیط‌هایی با سطح بالایی از نویز الکتریکی کار می‌کنند. تداخل تجهیزات نزدیک، مانند درایوهای فرکانس متغیر (VFD)، یا اتصال زمین نامناسب می‌تواند سیگنال‌های حساس صفحه‌لمسی را مختل کند و باعث عملکرد نامنظم یا «لمس‌های خیالی» شود.
• آلودگی سطح صفحه: وجود خاک، گردوغبار، روغن یا مایعات دیگر روی سطح نمایشگر می‌تواند در تشخیص لمس اختلال ایجاد کند؛ این مسئله به‌ویژه در صفحه‌های خازنی مهم است که به رسانایی الکتریکی متکی هستند.

اختلال هنگام راه‌اندازی و مشکلات نرم‌افزاری

گاهی پنل HMI به‌درستی راه‌اندازی نمی‌شود یا هنگام کار دچار خرابی نرم‌افزاری می‌شود. نشانه‌ها می‌توانند متفاوت باشند: ممکن است پنل هنگام راه‌اندازی روی لوگوی زیمنس متوقف شود، صفحه پس از شروع به کار کاملاً سیاه بماند یا برنامهٔ اصلی گاهی هنگ کند یا از کار بیفتد. در موارد دیگر، عملکردهای اصلی درست کار می‌کنند، اما قابلیتی خاص مانند ثبت هشدارها ناگهان از کار می‌افتد.

این مشکلات معمولاً به سیستم‌عامل یا نرم‌افزار کاربردی HMI مربوط می‌شوند:

• خرابی سیستم‌عامل: خاموش‌کردن نادرست، افزایش ناگهانی ولتاژ یا شکست در به‌روزرسانی میان‌افزار می‌تواند فایل‌های سیستم‌عامل HMI را خراب کند. این آسیب ممکن است مانع راه‌اندازی صحیح دستگاه شود. در بسیاری از موارد، راه‌حل لازم، بازنشانی به تنظیمات کارخانه یا به‌روزرسانی کامل سیستم‌عامل با استفاده از نرم‌افزار ProSave زیمنس است.
• میان‌افزار معیوب: به‌روزرسانی ناموفق یا دارای اشکال میان‌افزار ممکن است باگ‌هایی ایجاد کند که باعث اختلال در راه‌اندازی دستگاه شوند. در چنین شرایطی، ممکن است لازم باشد HMI به نسخهٔ پایدار قبلیِ میان‌افزار بازگردانده شود.
• خطای برنامهٔ کاربردی: وجود باگ در برنامهٔ HMI که کاربر ایجاد کرده است، می‌تواند باعث از کار افتادن نرم‌افزار زمان اجرا شود. برای مثال، کدنویسی ناکارآمد در یک اسکریپت ممکن است به سرریز حافظه منجر شود و پنل را از کار بیندازد.
• خرابی کارت حافظه: بسیاری از HMIها برای ذخیرهٔ پروژهٔ برنامه، داده‌های تاریخی یا گزارش‌های هشدار از کارت‌های SD یا CF استفاده می‌کنند. اگر این کارت حافظه خراب شود یا از کار بیفتد، ممکن است مشکلاتی هنگام راه‌اندازی یا اختلال در عملکرد دستگاه ایجاد شود.

مشکلات نمایشگر و نور پس‌زمینه

در برخی موارد، HMI همچنان کار می‌کند و با PLC ارتباط دارد، اما خواندن صفحه‌نمایش ممکن نیست. نشانه‌ها شامل کم‌نور بودن شدید صفحه، سوسوزدن مداوم یا مشاهدهٔ نقاط سیاه و پیکسل‌های سوخته روی نمایشگر است.

علت این مشکلات معمولاً به سخت‌افزار فیزیکی نمایشگر مربوط می‌شود:

• خرابی نور پس‌زمینه: نور LCD از پشت و به‌وسیلهٔ نور پس‌زمینهٔ LED تأمین می‌شود. طول عمر این نورها محدود است و معمولاً برای حداکثر ۸۰٬۰۰۰ ساعت کارکرد رتبه‌بندی می‌شوند. با گذشت زمان ممکن است نور آن‌ها کم شود و در نهایت کاملاً از کار بیفتند؛ در نتیجه صفحه تاریک می‌شود و خواندن آن دشوار خواهد بود.
• آسیب فیزیکی: ضربهٔ مستقیم به جلوی HMI ممکن است نمایشگر LCD داخلی را ترک‌دار کند. این آسیب معمولاً به‌شکل لکه‌های سیاه، خطوط یا مجموعه‌ای از پیکسل‌های سوخته روی نمایشگر دیده می‌شود.

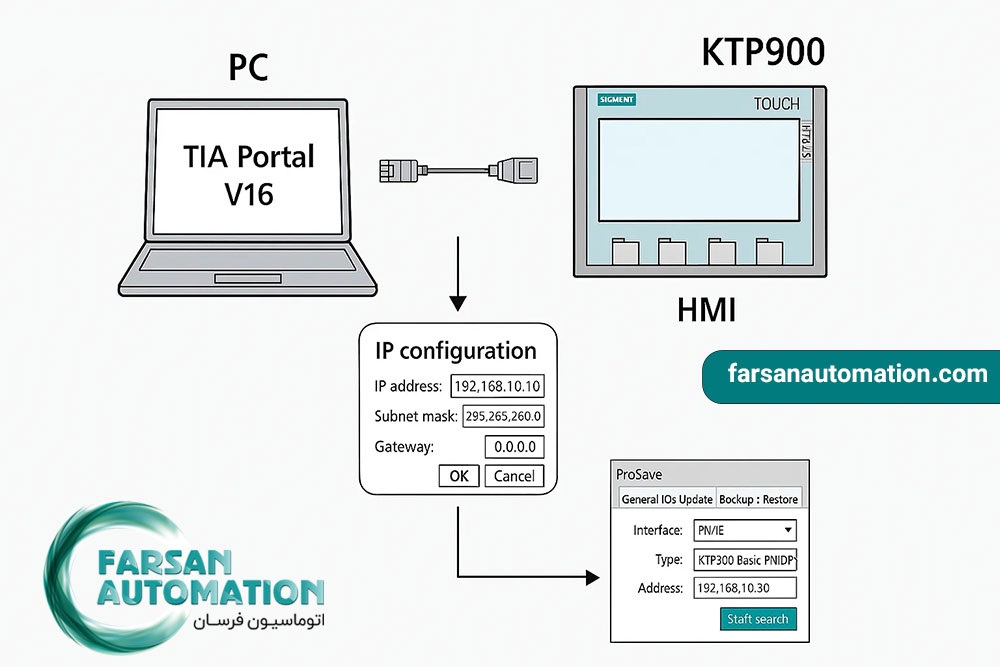

برای عیب‌یابی بسیاری از خرابی‌های اچ ام ای زیمنس، بهتر است از یک ترتیب تشخیصی روشن پیروی شود. کارآمدترین روش این است که فرایند را با ساده‌ترین مشکلات فیزیکی، مانند برق‌رسانی و اتصالات کابل، شروع کنیم. تنها پس از رد کردن این موارد باید سراغ تنظیمات پیکربندی، مانند آدرس‌های IP، برویم. مرحلهٔ آخر بررسی خطاهای پیچیده‌تر نرم‌افزاری یا سخت‌افزاری، مانند خرابی سیستم‌عامل یا از کار افتادن دیجیتایزر است. این رویکرد مرحله‌ای و روشمند در زمان صرفه‌جویی می‌کند و از اقدام‌های غیرضروری، مانند بازنشانی زودهنگام به تنظیمات کارخانه، جلوگیری می‌کند.

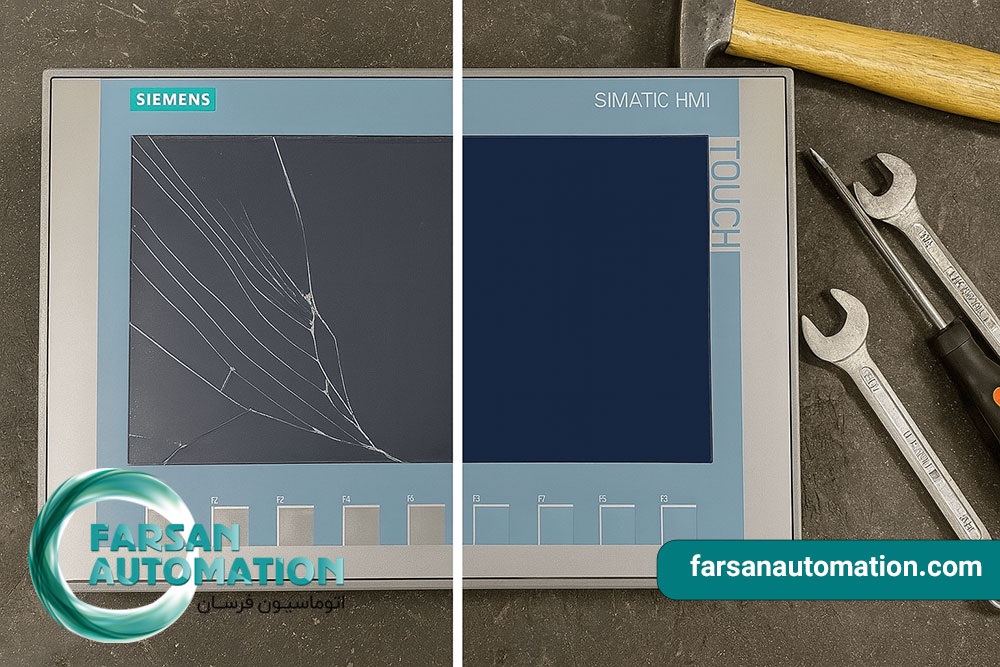

آیا می‌توان فقط پنل را تعویض کرد، یا تعویض کل سامانه الزامی است؟

هنگام از کار افتادن نمایشگر صنعتی زیمنس، باید میان تعمیر تجهیز موجود و تعویض کامل آن تصمیم‌گیری کنید. این انتخاب به نوع خرابی، طول عمر تجهیز و هزینه کل توقف خط تولید بستگی دارد.

تحلیل هزینه-فایده: تعمیر در برابر تعویض

تصمیم‌گیری برای تعمیر یا تعویض شامل توازن میان هزینه کوتاه‌مدت و ضریب اطمینان بلندمدت است. تعمیر پنل معیوب اغلب در ابتدای کار بسیار ارزان‌تر تمام می‌شود و ممکن است هزینه‌ای معادل تنها ۳۰ تا ۶۰ درصد قیمت یک دستگاه کاملاً نو داشته باشد. برای مثال، شیشه تاچ‌اسکرین جایگزین برای پنل TP1200 Comfort زیمنس ممکن است حدود ۱۴۰ دلار هزینه داشته باشد، در حالی که قیمت hmi زیمنس نو معادل چند هزار دلار خواهد بود.

با این حال، بهای اولیه تنها فاکتور تصمیم‌گیری نیست. هزینه دستمزد تعمیرکار و ریسک خرابی‌های متوالی در یک دستگاه سالخورده نیز باید مدنظر قرار گیرد. تعویض کامل گرچه در ابتدا گران‌تر تمام می‌شود همراه با گارانتی نو، دسترسی به امکانات جدیدتر و تضمین اطمینان‌پذیری بالاتری در درازمدت خواهد بود. از سویی دیگر، شکل‌گیری بازار قدرتمند قطعات یدکی مستقل برای اجزای منفرد HMI نظیر شیشه تاچ، نمایشگر و برچسب‌های محافظ تعمیرات سطح برد و قطعه را نسبت به گذشته بسیار مقرون‌به‌صرفه‌تر کرده و دست صنایع را برای ارتقای طول عمر تجهیزات باز گذاشته است.

چه زمان تعمیر در سطح قطعه، انتخاب هوشمندانه‌ای است؟

تعمیر قطعه خاص در شرایطی که تنها یک بخش دچار خرابی ایزوله شده و مابقی سخت‌افزار HMI سالم است، بهترین انتخاب به شمار می‌رود. سناریوهای زیر کاملاً اولویت را به تعمیر می‌دهند:

• آسیب‌های فیزیکی: ترک‌خوردگی شیشه تاچ، پارگی فویل محافظ یا خرابی نور پس‌زمینه گزینه‌های بسیار ایده‌آلی برای تعمیر هستند؛ چرا که مشکلاتی محدود و ایزوله بوده، قطعات یدکی آن‌ها توسط تأمین‌کنندگان در دسترس است و روند تعویض آن‌ها برای یک تکنسین ماهر پیچیده نیست.
• مدل‌های از رده خارج (Obsolete): بسیاری از خطوط بر پایه مدل‌های قدیمی HMI کار می‌کنند که دیگر توسط سازنده اصلی تولید یا پشتیبانی نمی‌شوند. در این موارد، تعمیر یونیت موجود اغلب تنها راهکار عملی برای جلوگیری از یک پروژه ارتقای بسیار پرهزینه و پیچیده روی کل سیستم کنترل است. تأمین قطعات استوک/تجدیدشده یا تعمیرات سطح کامپوننت می‌تواند طول عمر این سیستم‌های قدیمی (Legacy) را سال‌ها افزایش دهد.
• خرابی‌های ساده و تک‌موردی: اگر یک پنل نسبتاً نو با مشکلی یک‌باره—مانند سوختن ال‌ای‌دی بک‌لایت—مواجه شود، یک تعمیر ساده منطقی‌ترین و ارزان‌ترین روش است و دلیلی بر تعویض کل تجهیز برای یک خرابی منفرد وجود ندارد.

چه زمان تعویض کامل HMI الزامی است؟

در شرایطی دیگر، تعویض کامل پنل حتی با وجود هزینه اولیه بالاتر، یک سرمایه‌گذاری مناسب‌تر در بلندمدت محسوب می‌شود:

• خرابی‌های مکرر و چندگانه: اگر پنل بارها به دلایل مختلف دچار خرابی شده باشد، احتمالاً با یک مشکل ساختاری (مانند نقص در برد اصلی یا مدار تغذیه) مواجه است. ادامه تعمیرات خرد در این وضعیت دیگر توجیه اقتصادی ندارد و تعویض کامل دستگاه الزامی است.
• خرابی‌های فاجعه‌بار : آسیب‌های حاد به برد مدار چاپی اصلی (Main PCB) در اثر نوسان شدید ولتاژ  یا نفوذ مایعات اغلب غیرقابل تعمیر یا فوق‌العاده پرهزینه هستند. هزینه بازسازی چنین پنل‌هایی ممکن است به قیمت یک دستگاه نو نزدیک شود یا از آن فراتر رود.
• نیاز به مدرن‌سازی سیستم: چنانچه کارخانه نیازمند نوسازی و ارتقای اتوماسیون باشد، تعویض HMI اجتناب‌ناپذیر است. مدل‌های قدیمی امکان پشتیبانی از پروتکل‌های شبکه صنعتی جدیدتر، استانداردهای امنیتی یا امکانات نرم‌افزاری لازم برای برقراری ارتباط با PLCهای نسل جدید را ندارند. در مواردی ارتقای یک مدل منسوخ مثل زیمنس TP177A به پنل‌های مدرن سری Basic حتی با هزینه‌ای مشابه خرید قطعه قدیمی نایاب امکان‌پذیر است.

از کجا قطعات یدکی مطمئن برای HMI بیابیم؟

هنگام وقوع عیب در یک قطعه بحرانی، دسترسی بسیار سریع به قطعه جایگزینِ مناسب جهت به حداقل رساندن Downtime حیاتی است. همکاری با یک تأمین‌کننده قابل‌اتکا مانند اتوماسیون فرسان ستون فقرات هر استراتژی نگهداری و تعمیرات تلقی می‌شود.

اهمیت به‌کارگیری قطعات یدکی استاندارد و تست‌شده

به‌کارگیری قطعات یدکی اصلی شرکت سازنده تجهیز (OEM) یا قطعات جایگزین تست‌شده و تاییدشده توسط برندهای ثالث معتبر، پیش‌شرط یک تعمیر اصولی و مطمئن است. در رابطه با تجهیزات زیمنس، انتخاب قطعات اصلی تضمین می‌کند که سخت‌افزار جایگزین‌شده بدون کمترین ناهماهنگی در کنار سایر ماژول‌های اتوماسیون سیماتیک (SIMATIC) شبکه به کار خود ادامه می‌دهد. استفاده از اجزای بی‌کیفیت و ارزان‌قیمت نه‌تنها عملکرد را تنزل می‌دهد، بلکه ریسک آسیب‌رسانی به مدارات مادربرد و بخش‌های دیگر سامانه را بالا می‌برد. تأمین‌کنندگان شاخص، اجزای خود را پیش از تحویل کاملاً تست کرده و با برگه گارانتی عرضه می‌کنند تا اطمینان کافی از پایایی بلندمدت تعمیر حاصل گردد.
